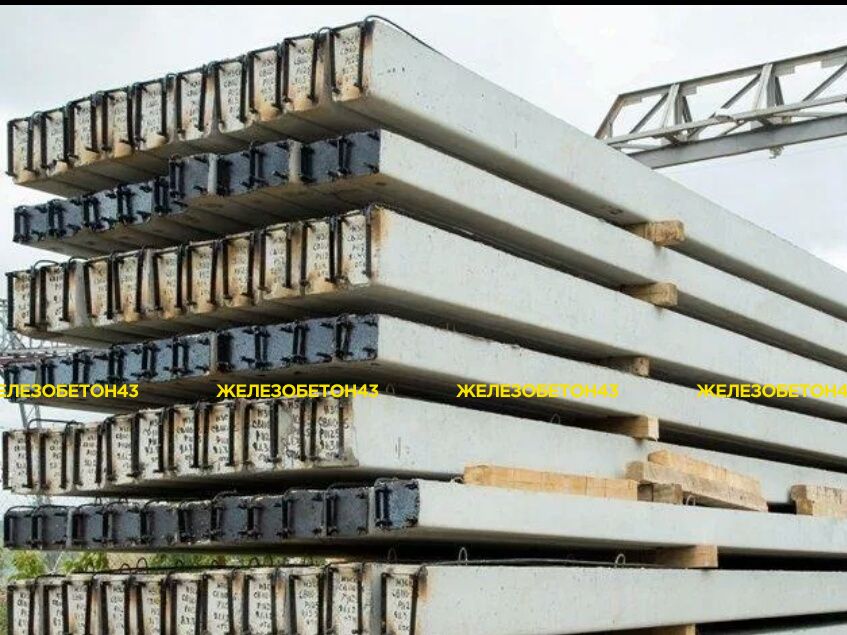

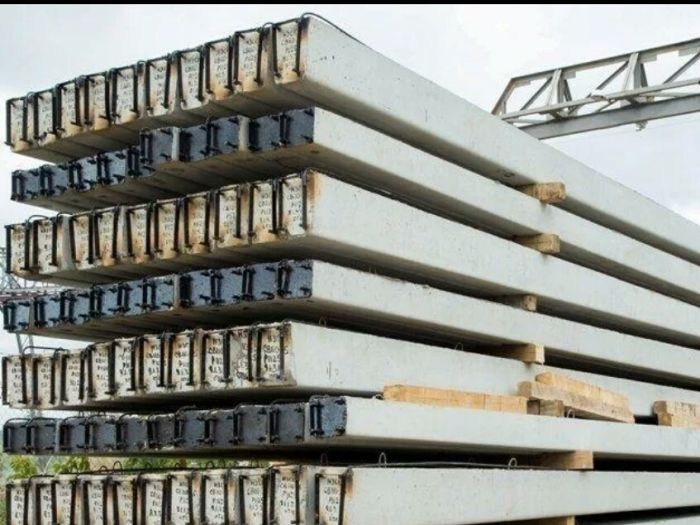

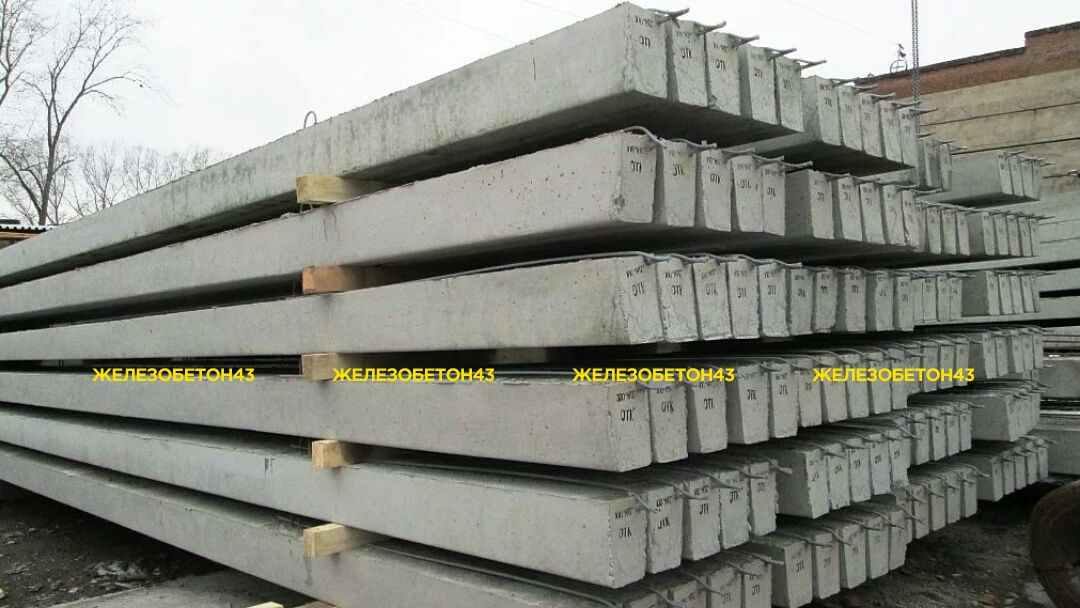

Железобетонные стойки СВ опор ЛЭП

Вибрированные железобетонные стойки опор ЛЭП применяются для строительства и реконструкции опор воздушных линий электропередач с напряжением до 35 кВ при температуре до -55°С в подвижных, слабых, заболоченных и иных типах грунта.

Технические характеристики и маркировка

Электрические столбы - стойки опор ЛЭП из вибрированного железобетона - разработаны специально для строительства и монтажа воздушных линий электропередач в районах со сложными климатическими условиями и высокой сейсмоопасностью. ЖБИ отвечают высоким прочностным характеристикам, могут применяться в ответственных узлах. Рассчитаны на многократные циклы заморозки/разморозки со 100% сохранением структуры и плотности.

Конструктивно опора СВ представляет собой трапециевидный железобетонный столб, изготовленный как из предварительно напряженного, так и ненапряженного железобетона в соответствии с ГОСТ 23613-79. Могут использоваться в качестве стоек в опорах ЛЭП напряжением от 0,4 кВ до 35 кВ, а также в качестве опоры освещения.

Маркировка вибрированных стоек ЛЭП включает литерные и цифровые обозначения:

• СВ – стойка вибрированная;
• 95, 105, 110, 164 – длина, измеряется в дециметрах;
• 3,5; 3,6; 5 – расчетный изгибающий момент, ед.изм. тс*м;
• 1;2;3 – индекс расчетной нагрузки;
• а; в; с; ав; аг – способу изготовления;
• IV – индекс класса арматуры.

Расшифровка маркировки на примере СВ 110-5:

• длина – 1100 см;
• объем - 0,57 м3;
• расчетный изгибающий момент - 5 тс*м;
• масса - 1125 кг;
• объем бетона - 0,45 м3.
