Блок упора Б9

Блоки упора Б 9 используют при обустройстве водовода дорожных насыпей. Основное предназначение подобных инженерных сооружений – не только отвод скопившейся воды и грязи, но и надежная организация отвода сточных и атмосферных осадков, которые подмывают насыпь или мосты, разрушая их. Долговременная эксплуатация дорожных строений будет невозможна, поэтому водосборные системы постоянного действия с большим потоком воды строятся по особым правилам с укреплением. Используют комплекс подборных элементов, которые не дают водотоку разрушаться длительное время. Для этого в конструкции водовода применяют специальные блоки упора Б 9. Это прямоугольный монолитный элемент, одна из граней которого имеет небольшой скос.

1. Варианты написания маркировки.

Блоки упора Б 9 маркируют по условия действующего стандарта – Серии 3.503.1-66. Маркировочные знаки допускается записывать различными вариантами:

1. Б 9.

2. Блок Б №9.

2. Основная сфера применения.

Блоки упора Б 9 применяют в строительстве водосборных систем автодорожных и железнодорожных насыпей, где прокладываются водотоки, работающие под давлением. Монтаж блоков производится совместно с телескопическими лотками быстротока. Лотки просто составляются друг с другом (затем замоноличиваются цементным раствором высокой прочности) на наклонной поверхности, образуя водовод. Устойчивость такой конструкции достигается путем установки по бокам опорных блоков. При необходимости уширения опорной части применяют блоки других марок. Суть установки плит Б 9 – это создание надежной опоры, которая предохраняет водоток от сдвигов и смещений, которые возникают при эксплуатации насыпей и мостов.

3. Обозначение маркировки.

Маркировочные знаки содержат основные данные – тип изделия и его типоразмер, который характеризует несущую способность элемента. Данные формируют по условиям стандартов Серии 3.503.1-66 и наносят на блок сбоку при помощи черной несмываемой краски. Дополнительно указывают дату выпуска партии ЖБИ, данные о компании-производителе и массу. Обозначение не должно стираться на протяжении всего срока использования блока.

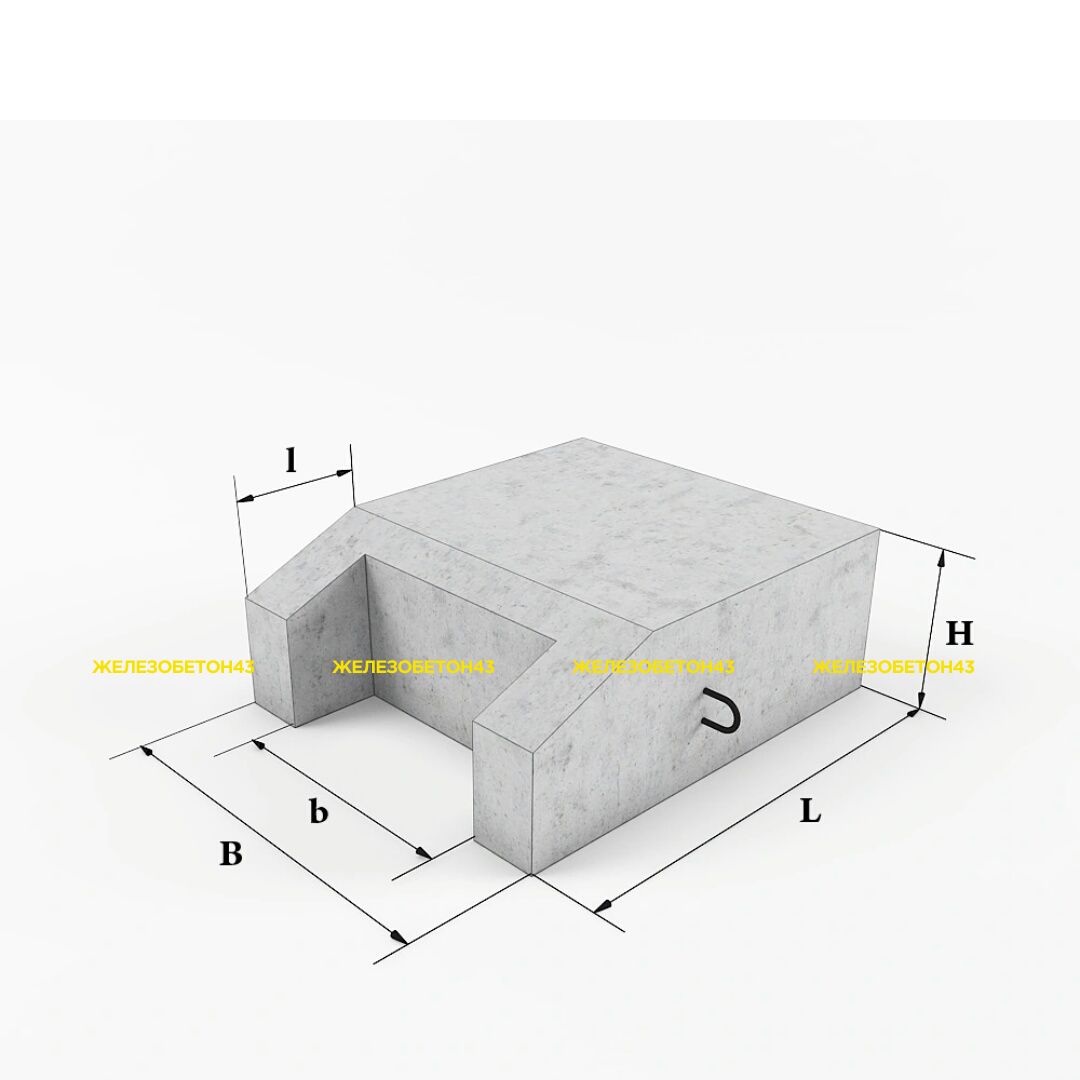

Основные размерные характеристики Б 9:

Длина = 800;

Ширина = 510;

Высота = 250;

Вес = 210;

Объем бетона = 0,088;

Геометрический объем = 0,102.

4. Материалы для изготовления и их характеристики.

Изготавливают блоки упора Б 9 из тяжелых бетонов класса прочности В 30 и выше. Получают изделия по технологии вибропрессования, которая организуется в заводских условиях. Бетон должен отвечать жестким требованиям морозостойкости (марка F200-300, то есть до 300 циклов замораживания-размораживания при отсутствии видимого вреда изделию), водонепроницаемости (марка W6, высокая стойкость бетона к поглощению влаги) и трещиностойкости, так как плиты Б 9 эксплуатируются в суровых условиях среды высокой агрессивности. Параметры достигаются благодаря введению в состав особых пластификационных, воздухововлекающих и газообразующих присадок. Дополнительная гидрофобная защита повышается стойкость изделия к постоянному действию воды.

Повышение прочностных характеристик выполняется путем армирования плит стальными пространственными каркасами. Их изготавливают из стали класса A-I, Ac-II (С термическим упрочнением), A-II, A-III по ГОСТ 5781-82 методом контактно-точечной сварки. Для удобства подъема массивных изделий на высоту в тело плиты внедряется металлическая петля строповочная марки ПС-1 (3 штуки) диаметром 15 мм. Арматуру берут, стойкую к химической коррозии, если предполагается установка блоков упора в грунтах повышенной щелочности. Все металлические детали покрывают масляными красками. Комплекс защитных мер позволяет предотвратить развитие коррозионных процессов, соответственно, продлить срок службы блока и всего сооружения.
