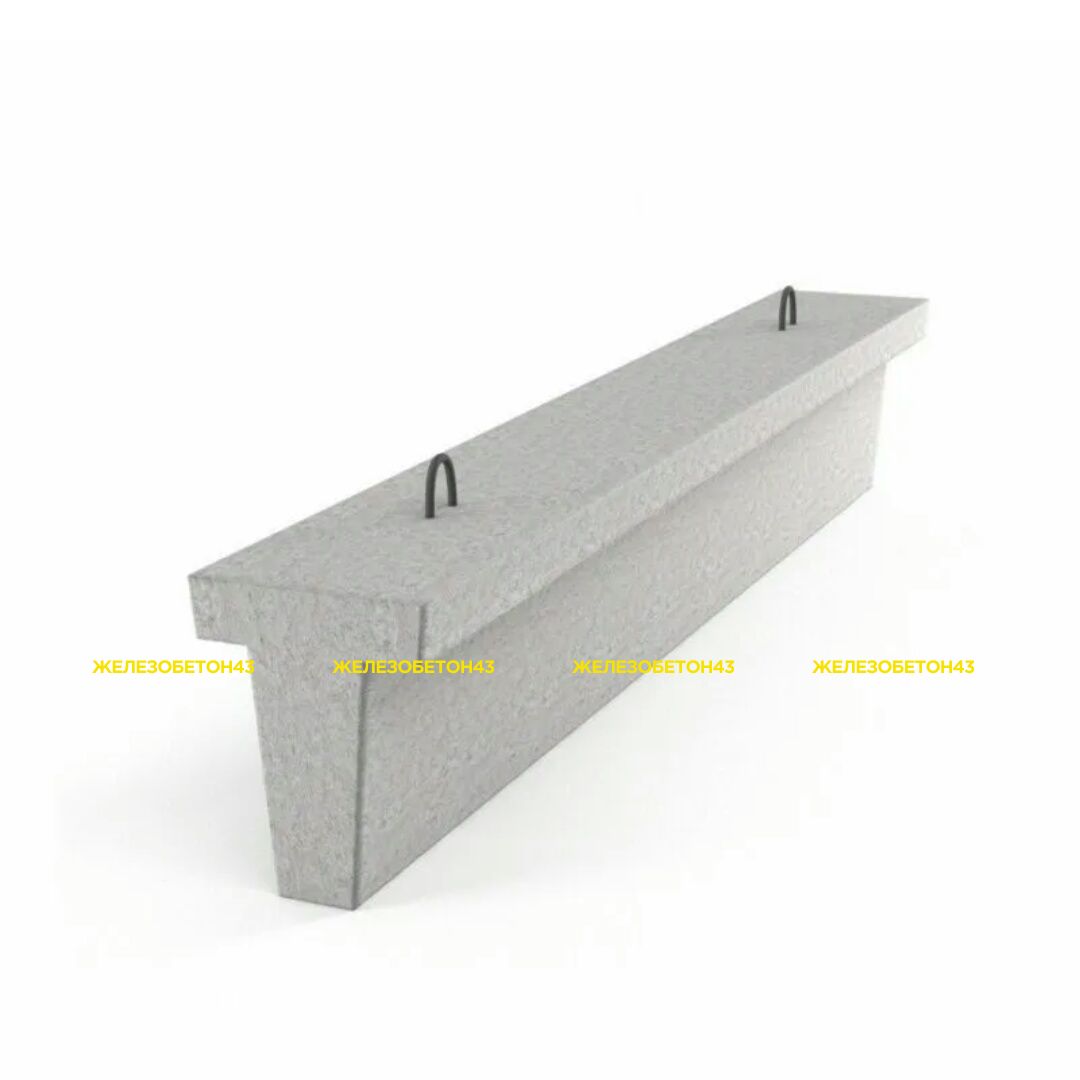

Лежень ЛЖ-60 6000х400х500

Лежни ЛЖ 60 – это высокопрочные элементы, которые используются для отделения агрегатов различного назначения в энергетике от контакта с землей. Изделия данного типа входят в состав деталей, которые создают группу сборных железобетонных конструкций. Конструктивно данные изделия имеют форму балки Т-образного сечения. Размеры по ширине пяты и длине бруска регламентированы технической документацией. Монтируют лежни по месту эксплуатации только на утрамбованный грунт, либо допускается обустройство щебенчато-песчаной подушки, если местные условия установки элементов обладают повышенной влажностью или почва отличается свойствами высокой щелочности или кислотности, что может привести к быстрому разрушению балки. Дополнительная гидрофобная обработка поверхности железобетонного лежня существенно продлевает его срок службы. Благодаря армированию балок повышается их прочность и способность воспринимать значительные вертикальные нагрузки, равномерно распределяя их на нижние слои грунта.

1. Варианты маркировки

Лежни ЛЖ 60 изготавливают согласно условиям действующего стандарта – Серии 3.407.1-157. Документ устанавливает правила маркировки железобетонных изделий данного типа и предусматривает различные варианты написания обозначений:

1. ЛЖ 60;

2. ЛЖ. 60;

3. ЛЖ-60.

2. Основная сфера применения.

Главная сфера применения лежней ЛЖ 60 – создание ЛЭП открытого типа. Элементы могут использоваться для монтажа КТП и КРУН. Балки часто применяют при монтаже распределительных устройств с невысоким номинальным напряжением до 500 кВт. Благодаря тому, что энергетический объект отделен от агрессивного действия среды грунтов, значительно продлевается срок службы сооружения, его сохранность и безопасность эксплуатации. Это имеет принципиальное значение для успешной работы электрооборудования. Применение балок для установки трансформаторов и других электрических агрегатов позволяет поглощать различные вибрации, которые возникают при работе оборудования, что также повышает безопасность эксплуатации.

Электротехнический лежень монтируется уширенной частью в грунт, а на узкую поверхность производится установка оборудования. Устанавливаемые агрегаты могут иметь достаточно высокую массу, так как балочная конструкция рассчитана на работу под значительные вертикальные нагрузки. Балки данной марки применяют для зданий с невысоким фундаментом, когда сезонные колебания внешней температуры приводят к появлению конденсата и короткому замыкания электрооборудования.

3. Обозначение маркировки изделия.

Маркируют лежни ЛЖ 60 по условиям Серии 3.407.1-157. В обозначении должен быть отражен тип изделия и его разменная группа. Указывают длину балки, при этом запись для удобства чтения и понимания производится в дециметрах с округление числа до целого. Знаки наносят на торцевую поверхность, дополнительно указывают дату выпуска партии ЖБИ. Маркировка выглядит следующим образом:

1. ЛЖ – лежень железобетонный;

2. 60 – длина в дц.

Лежень ЛЖ 60 имеет следующие размерные характеристики:

Длина = 6000;

Ширина = 400;

Высота = 500;

Вес = 1630;

Объем бетона = 0,65;

Геометрический объем = 1,2;

4. Изготовление и основные характеристики.

Изготавливают лежни ЛЖ 60 из смеси плотных бетонов. Дополнительное армирование изделий стальными каркасами марка А100 и А300 по ГОСТ 5781-82 позволяет достичь нужной прочности. Прутки сваривают в пространственный каркас по схеме КР5 (2 штуки) и каркас КР11 (1 штука). Бетон, используемый при изготовлении электротехнических элементов, должен обладать высокой влагостойкостью марки W4-W6, морозостойкостью до 100 полных циклов замораживания-размораживания и высокой трещиностойкостью. Класс прочности бетона по условиям действующего стандарта – не менее В15. Для удобства погрузки и подъема изделия на высоту в тело закладывают монтажные петли 2 штуки и закладные детали марки МН 2 (4 штуки), 2 трубы диаметром 25 мм. (в соответствии с требованиями ГОСТ 3262-75 (L=190 мм., массой 0,4 кг.). Металлические детали проходят комплекс антикоррозионной обработки.
