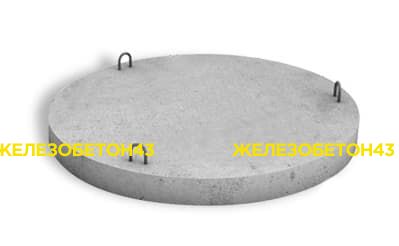

Плита днища ПН 10

Днища колодцев ПН  является элементом, используемым для строительства водоотводных, канализационных или других колодцев. Это сборные конструкции, которые позволяют быстро обслужить узловые точки инженерных сетей или коммуникаций. В состав колодезного сооружения входит днище, изготовленное из железобетона.

Процесс производства поставлен на поток, так как спрос на колодезную группу элементов имеется в самых разных сферах. Это не только сантехнические сооружения, но и промышленные объекты, и прочие коммунальные сферы. Это железобетонные изделия особой формы, которые закладывают на дно сооружения. Днища колодцев ПН  изготавливают согласно ГОСТ 8020-90, а также Серии 3.900-3 и имеют регламентированные размеры. Это конструкция круглого сечения, при помощи которой создается дно сооружения.

1.Варианты написания маркировки.

Действующий Стандарт – ГОСТ 8020-90 и Серия 3.900-3 устанавливает обозначение буквенно-цифровой комбинации с указанием типа железобетонного изделия и его размерный ряд. Маркировка может быть написана следующими вариантами:

1. ПН 10;

2. ПН 10 а;

3. ПН 10 н;

4. ПН 10*;

5. ПД 10;

6. ПД 10-1;

7. ПД 10-1-1;

8. ПД 10-2-1;

9. КЦД 10;

10.КЦД 10 а;

11.КЦД 10-1;

12. КЦД 10-2.

2.Основная сфера использования.

Днища колодцев ПН  применяют при строительстве водопроводных и канализационных систем. Данные элементы используют совместно с кольцами и крышками, на выходе получается упакованный колодец. Это высокопрочное и надежное сооружение, которое прослужит не менее 25 лет. Монтаж включает поочередную укладку элементов колодезного сооружения. Основное направление – изготовление смотровых колодцев различного назначения. С помощью такого технического строения удается полностью восполнить сантехнические потребности в обслуживании коммуникаций.

Могут быть ПН  применены для строительства сооружений газового хозяйства, а также телефонных линий связи, для прокладки кабельных сетей и прочих коммуникаций. Застройка при помощи таких днищ может быть использована при возведении септиков, питьевых колодцев и выгребных ям. За счет высокой прочности бетона днища могут эксплуатироваться в достаточно жестких условиях под действием агрессивной среды, поэтому практическое применение колодезных элементов полностью экономически оправдано.

3.Обозначение маркировки изделий.

Днища колодцев ПН 10 маркируют согласно ГОСТ 8020-90 и Серии 3.900-3. В основной группе указывают тип изделия ПН – плита днища, 10 – диаметр изделия, указывается в дц. Числовые значения, как правило, округляют до целых чисел для удобства маркировки. В обозначении могут быть добавлены буквы, обозначающие проницаемость бетона: Н – нормальная, П – пониженная, О – особо низкая. При необходимости указывают данные по технологическим особенностям каждого изделия для колодцев. Например, наличие закладных деталей, отверстий, нишу и прочих элементов.

Маркировочные знаки наносят на наружную боковую поверхность днища несмываемой черной краской. Дополнительно указывают товарный знак производителя и дату производства.

4.Основные материалы для изготовления и характеристики.

Днища колодцев ПН  изготавливают из тяжелых бетонов класса по прочности на сжатие не менее чем В15, что соответствует марке по прочности не менее М200. За счет качественной обработки поверхности бетонного изделия, колодезные днища идеально примыкают к кольцам. Основная технология изготовления – вибропрессование. Бетонная смесь при вибрировании очень сильно уплотняется, поэтому готовые изделия получаются прочными и надежными.

Эксплуатации ПН  осуществляется в основном в условиях подземной прокладки. В зимний период грунт промерзает и может проявлять свойства изучения, поэтому днище колодца должно отвечать требований морозостойкости. Устанавливается не менее 50 циклов замораживания-размораживания. Данной марки достаточно, так как значительных температурных перепадов при эксплуатации днище не испытывает. Также должны быть соблюдены требования по водонепроницаемости бетона марка W4. Сооружение эксплуатируется под действием грунтовых вод. Стойкость к действию щелочной среды грунтов, трещиностойкость, работа под действием значительных сдавливающих деформаций – все это также относится к основным требованиям изготовления дни колодцев тип ПН.

Для обеспечения прочности изделия армируют стальной проволокой, сваренной в пространственный каркас. Для этого используют прутка класса Ат-IIIС и Ат-IVС и А-I, А-II и А-III и проволоки. Достаточно высокая масса днища полностью предохраняет готовое сооружение от смещения и сдвигов.
