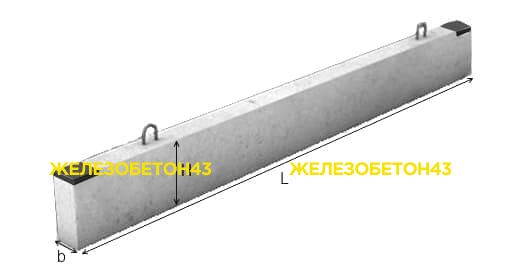

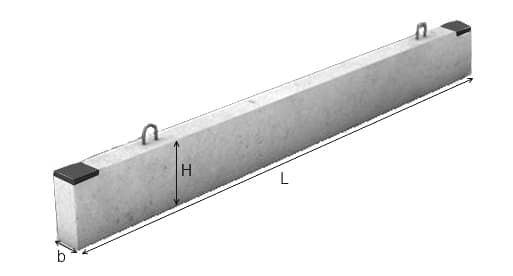

Прогон ПРГ36-1.4-4 А-3 3580x120x400

Нет на складе
В наличии
Артикул: GB160
Цена по запросу

Способы доставки

Доставка по Кирову

Другие транспортные службы

Самовывоз

Способы оплаты

Наличными при получении

Безналичный перевод

На карту Сбербанка


Характеристики
  • Длина, мм:
  • Ширина:
    120
  • Высота:
    400
  • Объём:
    0.17
Информация о предложении

Прогоны ПРГ — довольно распространённый тип железобетонных изделий, используемых в строительстве для обеспечения должного уровня прочности зданий. В конструкциях сооружений прогоны располагаются горизонтально и опираются на несущие элементы, а сверху укладывается настил — плиты перекрытия или иные его разновидности.

Изделия данного номенклатурного ряда представляют собой жёсткие конструкции из тяжёлого бетона, образующие в сечении букву «Т». Такие сечения относятся к тавровым. Главным документом, устанавливающим правила проектирования и строительства зданий с использованием рассматриваемой разновидности прогонов, является Выпуск №7 Серии 1.225-2. В соответствии со стандартами, разработанными в нем изделия данного номенклатурного ряда запроектированы на восприятие четырех видов равномерно-распределенных нагрузок; при этом каждой модели соответствует определенное значение одного из них, которое указывается в маркировке.

1. Варианты маркировки

В зависимости от эксплуатационных характеристик каждого конкретного изделия и его габаритных размеров предусмотрены следующие варианты написания маркировочного обозначения:

1. ПРГ 28-1,3-4 AIII;

2. ПРГ 28-1,3-4 AIV;

3. ПРГ 28-1,3-4 т.



2. Основная сфера применения

Прогоны ПРГ  применяются при проектировании и строительстве зданий общественного назначения, стены которых обычно выполняются из кирпича, а иногда и иных материалов. Основная их функция заключается в создании опоры для кровель, плит перекрытий и других элементов (тем самым конструкция сооружения укрепляется и обеспечивается ее максимальная устойчивость). Также прогоны применяют при обустройстве оконных, дверных и арочных проемов. Согласно принятым нормам, внутренняя среда эксплуатации готового сооружения должна относится к классу неагрессивных.

3. Обозначение маркировки изделия

Требования к маркировочному буквенно-цифровому обозначению прогонов таврового сечения изложены в Серии 1.225-2, Вып. 7. В нём отражена основная эксплуатационная характеристика изделия — величина расчётной нагрузки, выраженная в сотнях кгс/м, а также главный габаритный размер — длина. Например, обозначение ПРГ 28-1,3-4 т расшифровывается следующим образом:

1. ПРГ — тип изделия (прогон);

2. 28 — длина изделия в дц.;

3. 1 - ширина изделия в дц.;

4. 3 - высота изделия в дц.;

5. 4 - нагрузка;

6. т - тяжелый бетон.



4. Изготовление и основные характеристики

Прогоны ПРГ  изготавливают на специализированных заводах из тяжелого бетона, для которого принята марка «400». В соответствии с установленными нормами 100%-ая прочность материала достигается предприятием-производителем в срок до 28-ми дней. Технология изготовления — поточная или конвейерная.

Армирование изделий принято предварительно напряженной арматурой и пространственными каркасами. Для достижения данной цели используется сталь, относящаяся к классу A IV по ГОСТ 5781-75. В качестве способа натяжения арматуры и создания необходимого напряжения используется электротермический метод. Изготовление арматурных изделий принято на многоэлектродных машинах. Сборка и сварка каркасов осуществляется в строгом соответствии с ГОСТ 10922-75.

Для удобства монтажа прогоны снабжаются подъемными петлями. Для их выполнения используют сталь, относящуюся к классу АI и маркам ВСт3сп2 и ВСт3пс2, причём использование последней марки допускается только при монтаже в условиях температуры выше -40C.

В качестве основных характеристик изделия можно отметить их огнестойкость и собственный вес. Значение предела огнестойкости для прогонов рассматриваемого номенклатурного ряда лежит в пределах от 1,8 до 2,3 часа, поэтому огнестойкость зданий, для которых могут быть использованы данные конструкции, относят к I-II степени.

Собственный вес изделий определяется в зависимости от их ширины. Для прогонов шириной 420 мм значения расчетного и нормативного веса составляют 420 кгс/м и 380 кгс/м соответственно. Если прогон имеет длину 540 мм, то его расчетный вес будет равен 610 кгс/м, а нормативный — 555 кгс/м.
