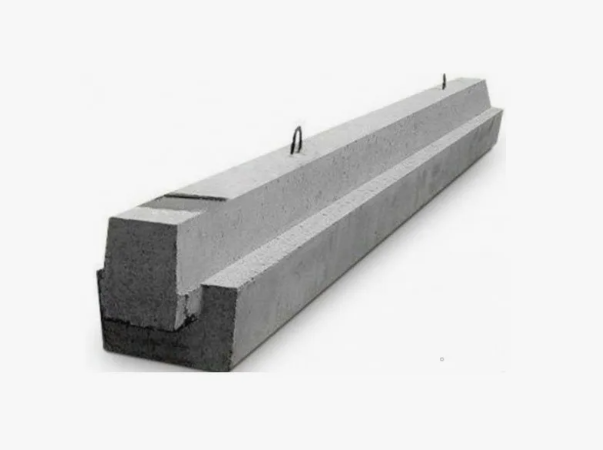

Ригель РДП 4.56-50

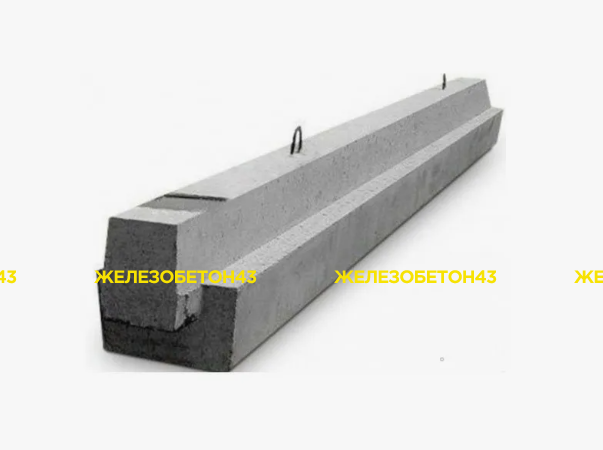

Ригели РДП 4-56-60 – железобетонные элементы, используемые в строительстве промышленных объектов различного назначения. Основное предназначение балок – это создание надежной, прочной и долговечной опоры многопустотным плитам. Конструктивно ригель представляет собой длинномерную балку с двумя полками для опоры плит и двумя полками для собственного опирания.

1. Варианты написания маркировки

Знаки маркировки могут записываться по-разному. Основные варианты представлены ниже:

1. РДП 4-56-110 АIIIв;

2. РДП 4-56-110 АIII;

3. РДП 4-56-110 АтIVс;

4. РДП 4-56-110;

5. РДП 4-56-60 АIIIв;

6. РДП 4-56-60 АIII;

7. РДП 4-56-60 АтIVс;

8. РДП 4-56-60;

9. РДП 4-56-90 АIIIв;

10. РДП 4-56-90 АIII;

11. РДП 4-56-90 АтIVс;

12. РДП 4-56-90;

13. РДП 4-56-40 АIIIв;

14. РДП 4-56-40 АIII;

15. РДП 4-56-40 АтIVс;

16. РДП 4-56-40.

2. Основная сфера применения

Двухполочные ригели РДП 4-56-60 применяются в строительстве промышленных объектов и сооружений, где покрытие состоит из многопустотных плит, а опоры – из колонн сечением 400х400 мм. Таким образом, формируется прочный каркас здания. Балка активно воспринимает вертикальные статические и динамические нагрузки от плит и равномерно передает их на опору, обеспечивая устойчивость и надежность железобетонной конструкций. Обратите внимание, что ригель РДП имеет две опорные полки, поэтому воспринимает колоссальные нагрузки от двух плит покрытия и вышерасположенных частей здания (в расчет берется снеговая и ветровая нагрузки). Допускается монтировать ригели данного типа в зданиях с пролетом 3, 6 и 7,2 м. Эксплуатация осуществляется в неагрессивной газовой среде.

3. Обозначение маркировки

Маркировочные знаки формируются по условиям действующего стандарта - Серии 1.020-1/87. В буквенно-цифровой комбинации указывается тип конструкции, основные размерные данные и тип армирования. В дополнительной комбинации пишут товарный знак компании-производителя, вес и дату выпуска партии ЖБИ. Сокращенное обозначение позволяет быстро подобрать нужные изделия и отгрузить их со склада, где они хранятся в рассортированных по видам и маркам пачках. Искать обозначение стоит на торцевой грани.

Маркировка РДП 4-56-60 принята по ГОСТ 23009-78 и читается следующим образом:

1. РДП – ригель с двумя симметричными полками для опоры многопустотных плит покрытия;

2. 4 – размер высоты, указывается в дециметрах с округлением до целого числа (для удобства восприятия маркировки и нормального чтения условной записи);

3. 56 – длина, указывается в дециметрах;

4. 60 – группа несущей способности (тс/пм).

Длина = 5560;

Ширина = 565;

Высота = 450;

Вес = 2550;

Объем бетона = 1,02;

Геометрический объем = 1,4136.

4. Основные материалы и применяемые технологии

Железобетонные ригели РДП 4-56-60 производят в специализированной оснастке в условиях технологически оснащенного производства. Изготавливают элементы из конструкционных бетонов класса прочности на сжатие не менее В25. Отпускная прочность бетона определяется условиями рабочего проекта и назначается проектной организацией, осуществляющей привязку проекта конкретного здания в соответствии с технологией изготовления конструкции, удобной и надежной транспортировки и монтажа ригелей, а также возможности наращивания бетонного слоя конструкции и ее нагрузки полной расчетной нагрузкой. Подбирают материалы также по таким свойствам как морозостойкость, водонепроницаемость и высокая трещиностойкость. Соблюдается также установленная огнестойкость не менее 2 часа. Все параметры отражены в действующей Серии 1.020-1/87.

Для усиления ригелей применяется стержневая горячекатаная арматура класса A-III с преднапряжением механической вытяжкой согласно ГОСТ 5781-82. Диаметр стержней составляет 10-22 мм. Для поперечной вязки используется вязальная проволока. Схема расположения определяется действующими стандартами. Для удобства монтажа имеются 2 такелажные петли. Для увеличения срока службы стальные элементы обрабатывают антикоррозионными составами.
