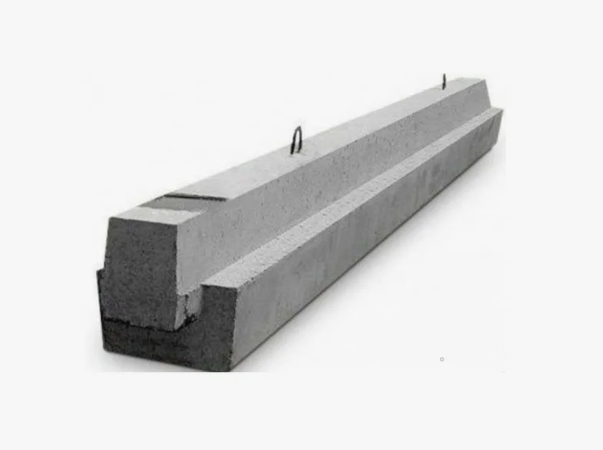

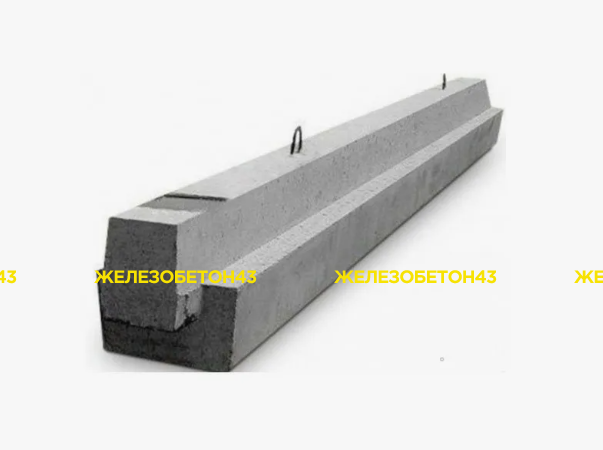

Ригель РОП 4-68-30

Ригели РОП 4-68-30 – железобетонные элементы, используемые в строительстве промышленных объектов различного назначения. Основное предназначение балок – это создание надежной, прочной и долговечной опоры многопустотным плитам. Конструктивно ригель представляет собой длинномерную балку с двумя полками для опоры плит и двумя полками для собственного опирания.

1. Варианты написания маркировки

Знаки маркировки могут записываться по-разному. Основные варианты представлены ниже:

1. РОП 4-68-110 АIIIв;

2. РОП 4-68-110 АIII;

3. РОП 4-68-110 АтIVс;

4. РОП 4-68-110;

5. РОП 4-68-60 АIIIв;

6. РОП 4-68-60 АIII;

7. РОП 4-68-60 АтIVс;

8. РОП 4-68-60;

9. РОП 4-68-90 АIIIв;

10. РОП 4-68-90 АIII;

11. РОП 4-68-90 АтIVс;

12. РОП 4-68-90;

13. РОП 4-68-40 АIIIв;

14. РОП 4-68-40 АIII;

15. РОП 4-68-40 АтIVс;

16. РОП 4-68-40.

2. Основная сфера применения

Однополочные ригели РОП 4-68-30 применяются в строительстве промышленных объектов и сооружений, где покрытие состоит из многопустотных плит, а опоры – из колонн сечением 400х400 мм. Таким образом, формируется прочный каркас здания. Балка активно воспринимает вертикальные статические и динамические нагрузки от плит и равномерно передает их на опору, обеспечивая устойчивость и надежность железобетонной конструкций. Обратите внимание, что ригель РДП имеет две опорные полки, поэтому воспринимает колоссальные нагрузки от двух плит покрытия и вышерасположенных частей здания (в расчет берется снеговая и ветровая нагрузки). Допускается монтировать ригели данного типа в зданиях с пролетом 3, 6 и 7,2 м. Эксплуатация осуществляется в неагрессивной газовой среде.

3. Обозначение маркировки

Маркировочные знаки формируются по условиям действующего стандарта - Серии 1.020-1/87. В буквенно-цифровой комбинации указывается тип конструкции, основные размерные данные и тип армирования. В дополнительной комбинации пишут товарный знак компании-производителя, вес и дату выпуска партии ЖБИ. Сокращенное обозначение позволяет быстро подобрать нужные изделия и отгрузить их со склада, где они хранятся в рассортированных по видам и маркам пачках. Искать обозначение стоит на торцевой грани.

Маркировка РОП 4-68-30 принята по ГОСТ 23009-78 и читается следующим образом:

1. РОП – ригель однополочный для опирания многопустотных плит покрытия;

2. 4 – размер высоты, указывается в дециметрах с округлением до целого числа (для удобства восприятия маркировки и нормального чтения условной записи);

3. 68 – длина, указывается в дециметрах;

4. 30 – группа несущей способности (тс/пм).

Длина = 6760;

Ширина = 482;

Высота = 450;

Вес = 2870;

Объем бетона = 1,15;

Геометрический объем = 1,4662.

4. Основные материалы и применяемые технологии

Железобетонные ригели РОП 4-68-30 производят в специализированной оснастке в условиях технологически оснащенного производства. Изготавливают элементы из конструкционных бетонов класса прочности на сжатие не менее В25. Отпускная прочность бетона определяется условиями рабочего проекта и назначается проектной организацией, осуществляющей привязку проекта конкретного здания в соответствии с технологией изготовления конструкции, удобной и надежной транспортировки и монтажа ригелей, а также возможности наращивания бетонного слоя конструкции и ее нагрузки полной расчетной нагрузкой. Подбирают материалы также по таким свойствам как морозостойкость, водонепроницаемость и высокая трещиностойкость. Соблюдается также установленная огнестойкость не менее 2 часа. Все параметры отражены в действующей Серии 1.020-1/87.

Для усиления ригелей применяется стержневая горячекатаная арматура класса A-III с преднапряжением механической вытяжкой согласно ГОСТ 5781-82. Диаметр стержней составляет 10-22 мм. Для поперечной вязки используется вязальная проволока. Схема расположения определяется действующими стандартами. Для удобства монтажа имеются 2 такелажные петли. Для увеличения срока службы стальные элементы обрабатывают антикоррозионными составами.
